MS型水平埋刮板輸送機
MS型埋刮板輸送機型號 MS型埋刮板輸送機參數 MS埋刮板輸送機結構特點 MS埋刮板輸送機適用范圍 MS型埋刮板輸送機 埋刮板輸送機
MS型埋刮板輸送機-產品介紹
MS型埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因?yàn)樵谳斔臀锪蠒r(shí),刮板鏈條全埋在物料之中 ，故稱為“埋刮板輸送機”。
MS型埋刮板輸送機-工作原理
埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。 埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。
MS型埋刮板輸送機-適用范圍
MS埋刮板輸送機是輸送粉 塵狀、小顆粒及小塊狀等物料的連續運輸設備，可以水平、傾斜輸送，輸送物料時，刮板鏈條全埋在物料之中。本機具有結構簡單，使用可靠，造價低廉，輸送距離長，并能輸送灼熱物料等優點，被廣泛應用于建材、化工、冶金、煤炭、礦山、機械等部門。
·廣泛適用于容重≤1.2t/m3，溫度小于100℃，含水率一般以手捏成團撒手后仍能松散粘性小的粉狀、小顆粒和小塊狀物料，如：碎煤、灰、糧食、水泥、化肥等物料。
MS型埋刮板輸送機可輸送的物料舉例：煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。 通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。
本系列埋刮板輸送機不宜輸送下列物料：
堆積密度較高(> l.2t/m3)的磨琢性大、粘結性強的物料；
工藝上不允許有破損性的易碎物料；
腐蝕性極強的物料：
懸浮性很強的物料；
流動性極好的物料；
高溫、有毒的或易燃 易爆等物料。
MS型埋刮板輸送機產品特點
·國家行業標準設計，規范、系統，適用范圍廣泛。
·輸送堆積密度較高、磨琢性較強、流動性較差的物料，可多點加料，多點卸料，工藝布置靈活，全封閉輸送，不污染環境。
·埋刮板輸送機可采用板式刮板，頭部、中間卸料口加長，增加卸料拍打裝置，加大彎曲段圓弧半徑等措施，消除頭、尾部、彎曲段、積料、堵料現象，或選用專用系列刮板輸送機。
我公司生產的機型為通用型埋刮板輸送機，具有結構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉， 在輸送物料時可以顯著改善工作條件，防止環境污染。
|
型號
|
MS16 | MS20 | MS25 | MS32 | MS40 | ||
|
機槽寬度B(毫米)
|
160 | 200 | 250 | 320 | 400 | ||
|
機槽高度h(毫米)
|
160 | 200 | 250 | 320 | 360 | ||
|
刮
板 鏈 條 |
鏈條節距t(毫米)
|
100 | 125 | 160 | 200 | 200 | |
|
鏈條形式
和代號 |
模鍛鏈
|
DL10 | D12.5 | DL16 | |||
|
滾子鏈
|
GL10 | GL12.5 | GL16 | ||||
|
雙板鏈
|
BL20 | BL20 | |||||
|
刮板形式
和代號 |
T型
|
 |
|
|
|||
|
U2型
|
|
||||||
|
鏈條速度
U(米/分) |
0.16
|
|
|
|
|||
|
0.20
|
|
|
|
|
|
||
|
0.25
|
|
|
|
|
|
||
|
0.32
|
|
|
|
|
|
||
| 輸出送量Q(米8/時) | 11-25 | 17-39 | 23-54 | 48-88 | 67-124 | ||
|
電
|
1.5
|
|
|
||||
|
2.2
|
|
|
|
||||
|
3.0
|
|
|
|
||||
|
4.0
|
|
|
|
||||
|
5.5
|
|
|
|
|
|
||
|
7.5
|
|
|
|
|
|
||
|
11/50
|
|
|
|
|
|||
|
15/13
|
|
|
|
|
|||
|
18.5/17
|
|
|
|
||||
|
22
|
|
|
|||||
|
30
|
|
|
|||||
|
37/40
|
|
||||||
| 刮板輸送機最大長度L0(米) | 80 | 80 | 80 | 80 | 80 | ||
| 允許傾斜安裝角度 |
00<=a<=150
|
||||||
| MS、GSS型水平刮板機技術參數 | |||||||||||||
| 型號 | 12 | 16 | 18 | 20 | 25 | 30 | 32 | 35 | 40 | 50 | 60 | 63 | |
| 機槽寬度 | 120 | 160 | 180 | 200 | 250 | 300 | 320 | 350 | 400 | 500 | 600 | 630 | |
| 刮板鏈條 | 節距 | 100 | 100 | 125 | 125 | 125 | 200 | 200 | 200 | 200 | 200 | 250 | 250 |
| 125 | 125 | 160 | |||||||||||
| 線速度米/秒 |
0.133 - 0.183 |
0.133 - 0.166 |
0.167 - 0.192 |
0.183 - 0.2 |
0.183 - 0.245 |
0.266-0.3 | 0.275-0.35 | ||||||
| 輸送量(m3/h) |
6.912 - 9.504 |
15.36 - 19.87 |
19.44 - 22.35 |
13.76 - 25.92 |
33 - 44.1 |
71.82 - 81 |
76.61 - 86.4 |
100.5 - 113.4 |
126.4 - 142.65 |
172.36 - 194.65 |
213.84 - 272.16 |
249.48 - 317.52 |
|
| 輸送距離 | 10-50 | ||||||||||||
| 電機(kw) | 2.2-22 | ||||||||||||
|
型 號
|
B
|
B1
|
B2
|
B3
|
B4
|
b
|
D
|
d
|
F
|
f
|
|
|
MS16
|
160
|
410
|
260
|
305.5
|
510
|
16
|
258.69
|
55
|
390
|
88
|
|
|
MS20
|
200
|
510
|
300
|
368.5
|
610
|
20
|
324.01
|
70
|
410
|
108
|
|
|
MS25
|
250
|
600
|
350
|
425.5
|
700
|
24
|
412.86
|
85
|
440
|
128
|
|
|
型 號
|
f1
|
H
|
H1
|
H2
|
H3
|
H4
|
h
|
J
|
J1
|
J2
|
J3
|
|
MS16
|
650
|
289
|
470
|
440
|
450
|
261
|
161
|
350
|
250
|
550
|
410
|
|
MS20
|
700
|
329
|
530
|
480
|
530
|
296
|
196
|
420
|
320
|
610
|
510
|
|
MS25
|
750
|
389
|
630
|
540
|
660
|
346
|
246
|
510
|
410
|
650
|
550
|
|
型 號
|
L
|
L0
|
L1
|
L2
|
L3
|
L4
|
|||||
|
MS16
|
6.14 ~ 78.44
|
7.34 ~ 79.64
|
2 ~ 73.5
|
8,001,502,000
|
800
|
700
|
|||||
|
MS20
|
6.16 ~ 78.46
|
7.44 ~ 79.74
|
850
|
920
|
|||||||
|
MS25
|
6.19 ~ 78.49
|
7.52 ~ 79.82
|
900
|
1080
|
|||||||
|
型 號
|
l
|
nx l 1
|
nx l 2
|
l3
|
N
|
N1
|
S
|
S1
|
t
|
||
|
MS16
|
115
|
2x160
|
4x120
|
130
|
8
|
12
|
150
|
300
|
58.5
|
||
|
MS20
|
135
|
3x130
|
4x145
|
145
|
10
|
14
|
200
|
380
|
74.2
|
||
|
MS25
|
160
|
3x160
|
5x134
|
155
|
10
|
16
|
250
|
430
|
90
|
||
|
型 號
|
B
|
B1
|
B2
|
B3
|
B4
|
b
|
c
|
d
|
|
MS32
|
320
|
800
|
420
|
495
|
900
|
32
|
130
|
110
|
|
MS40
|
400
|
890
|
500
|
578
|
990
|
36
|
150
|
130
|
|
型 號
|
H
|
H1
|
H2
|
J
|
J1
|
L(m)
|
||
|
MS32
|
572.5
|
723
|
820
|
670
|
570
|
6.65-78.15
|
||
|
MS40
|
612.5
|
763
|
860
|
800
|
700
|
|||
|
型 號
|
L0(m)
|
L1(m)
|
L2
|
|||||
|
MS32
|
8.33-79.83
|
2-73.5
|
80,015,002,000
|
|||||
|
MS40
|
||||||||
|
型 號
|
l
|
nx l 1
|
l 2
|
N
|
N1
|
t
|
||
|
MS32
|
130
|
4x160
|
145
|
14
|
20
|
116.5
|
||
|
MS40
|
156
|
5x154
|
160
|
16
|
22
|
137.2
|
||

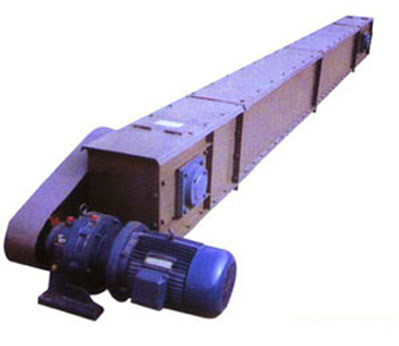

MS型埋刮板輸送機產品圖片
因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
